Flat connettore display rotto: come riconoscerlo e cosa fare al banco

Al banco ti arriva uno smartphone con lo schermo spento, il cliente dice "è caduto" e tu pensi subito al display. Ma prima di smontare tutto e ordinare un pannello nuovo, devi capire se il problema è davvero il vetro e il pannello, oppure se il connettore flat che collega il display alla scheda madre è danneggiato. È una distinzione che ti fa risparmiare tempo e denaro, e soprattutto evita di fare ordini inutili.

Come funziona il connettore flat del display

Il connettore flat (o FPC, Flexible Printed Circuit) è il nastro sottile che collega il pannello display alla scheda madre. Trasmette i segnali video, i dati del touchscreen e l'alimentazione. È un componente fragile, esposto durante lo smontaggio e vulnerabile a urti, pressioni e piegature errate.

Quando il display non mostra immagine, il touch non risponde o vedi righe colorate, il problema potrebbe non essere il pannello stesso, ma il connettore. Un vetro lesionato, un touch irregolare, righe colorate e uno schermo completamente nero sono sintomi diversi che richiedono diagnosi separate.

Come distinguere il guasto al connettore dal display rotto

Il primo controllo è capire se il telefono risponde ancora. Se il dispositivo continua a vibrare, riceve chiamate o emette suoni anche quando il display non mostra nulla, il problema dello schermo è separato dal resto della logica. Questo è un segnale che il connettore potrebbe essere staccato o danneggiato, non il pannello.

Al banco, prima di aprire il telefono, fai questi controlli:

• Accensione e vibrazione: il telefono si accende (vibra, suona)? Se sì, il problema è quasi certamente il display o il connettore, non la scheda madre.
• Caduta o pressione: il cliente ha riferito una caduta, una pressione sulla tasca posteriore o un urto? Questi danni spesso colpiscono il connettore flat, che è esposto sul lato della scheda.
• Schermo completamente nero vs. righe colorate: uno schermo completamente nero con il telefono che funziona suggerisce un connettore staccato. Righe colorate o immagini distorte indicano più spesso un danno al pannello stesso.

Al banco: come controllare e riparare

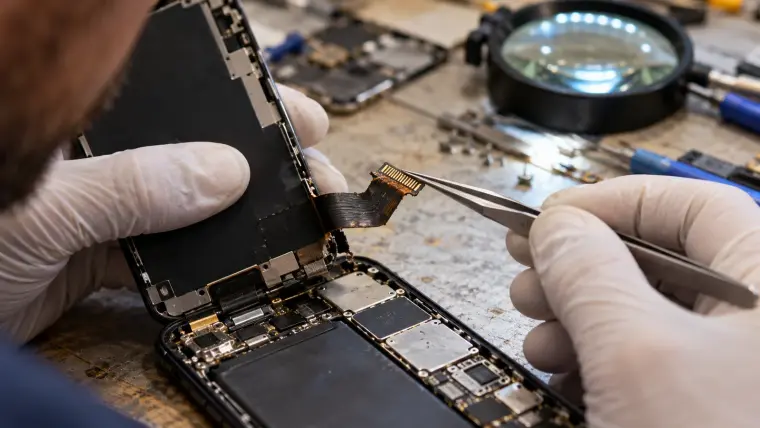

Quando apri il telefono, ispeziona il connettore flat con attenzione:

1. Guarda il connettore: è staccato dalla scheda? È piegato o schiacciato? Sono visibili segni di bruciatura o corrosione?
2. Prova a reinserirlo: se il connettore è solo staccato, reinseriscilo con delicatezza. Spesso il problema si risolve così. Assicurati che scatti bene nella sede.
3. Controlla il display dopo il riassemblaggio: accendi il telefono e verifica se l'immagine torna. Se torna, il connettore era solo staccato.
4. Se il connettore è visibilmente danneggiato: se i pin sono piegati, rotti o la plastica della sede è fratturata, il connettore va sostituito. Non tentare di raddrizzare i pin: è quasi sempre inutile e peggiora il danno.

Una diagnosi corretta parte da ispezione e pulizia tecnica, e arriva alla sostituzione soltanto se il componente è realmente difettoso. Se il connettore è intatto ma il display rimane nero, allora il problema è il pannello.

Errori da evitare

• Non continuare a usare il telefono con il vetro sollevato: se il display si solleva dalla cornice, il connettore è a rischio. Spegni il dispositivo e non tentare ulteriori accensioni.
• Non piegare il flat durante lo smontaggio: il connettore è fragile. Se devi aprire il telefono, lavora con calma e non forzare mai il nastro.
• Non ordinare il display se il connettore è solo staccato: prima reinserisci il flat e verifica. Ti evita di ricevere un ricambio inutile.
• Non tentare riparazioni fai-da-te del connettore: se i pin sono danneggiati, la riparazione richiede strumenti di microsaldatura. Non è un intervento da banco.

Da ricordare

• Schermo nero + telefono che vibra = connettore staccato o danneggiato, non sempre display rotto.
• Ispeziona prima di ordinare: il connettore flat è facile da controllare e spesso il problema si risolve reinserendolo.
• Righe colorate, touch irregolare, immagine distorta = pannello danneggiato, non connettore.
• Se il connettore è visibilmente rotto, va sostituito: non è riparabile al banco con attrezzi standard.
